一、技术原理
该阵列采用64通道高精度多臂螺旋麦克风阵列和500万高清摄像头，实现声源定位可视化显示。该系统通过开放的UDP协议将64通道麦克风采样数据和声源定位结果云图直接发送到上位机。
上位机软件无需进行复杂的声源定位计算，对上位机算力无要求。而市场同类产品大多需要上位机对原始采样数据进行复杂的声学定位运算，客户可以方便地利用各种低成本、低功耗的单片机、低端ARM平台进行二次开发，设计各种在线检测、仪器仪表产品。
二、技术参数
1）麦克风数量：64个 ；
2）麦克风指向性：全指向型；
3）麦克风灵敏度： -26 dBFS ±1 dB；
4）灵敏度测试条件：94 dB SPL，1 kHz；
5）麦克风信噪比SNR：64.3 dB(A)；
6）声学过载点AOP： 120 dB SPL；
7）THD：约 0.2% @ 94 dB SPL、1 kHz；
8）麦克风频率范围：100 Hz～80 kHz；
9）麦克风阵列尺寸：130mm*110mm*40mm（可定制特殊尺寸）；
10）有效距离：200m（受限于声源大小）；
11）采样参数：192kHz/16bit或75kHZ/24bit可选；
12）摄像头：IMX298/1080P（客户可选配或自行更换USB接口的摄像头）；
13）通信方式：千兆以太网，UDP协议；
14）供电：DC12V，3A。
三、上位机软件功能

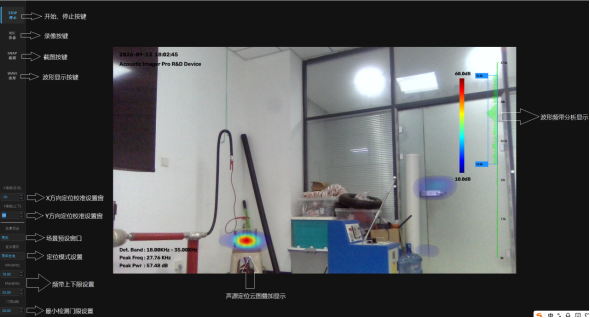

上位机通过千兆网口和UDP协议接收麦克风阵列传输的数据，实现声学定位、分析功能。厂家免费提供上位机软件demo源代码（包括Python、QT版本），demo软件主要功能：
1）声源定位云图叠加可见光相机图像显示；
2）64通道声音数据波形查看、存储与波形显示；
3）声源信号频带计算和显示；
4）局部放电模式、气体泄漏模式；
5）常规单声源和多声源模式；
6）固定频带或多频带设置；
7）特殊软件功能可以提供贴牌、定制服务。
四、产品优点
该阵列通过开放的UDP协议直接输出声源定位结果云图，上位机软件无需进行复杂的声源定位计算，对上位机算力无要求。而市场同类产品大多需要上位机对原始采样数据进行复杂的声学定位运算，对上位机，客户可以方便地利用各种低成本、低功耗的单片机、低端ARM平台进行二次开发，设计各种在线检测、仪器仪表产品。
五、技术服务
我司专业技术人员提供二次开发所需全套技术支持，也可以提供各种特定功能的软硬件贴牌、定制开发服务，包括但不限于特型麦克风阵列、数据采集与存储、记录、分析的上位机软件、微服务程序，基于各种MCU/MPU/PC平台、BS/CS架构和Windows、Linux、安卓版本软件、在线监测、仪器仪表等。

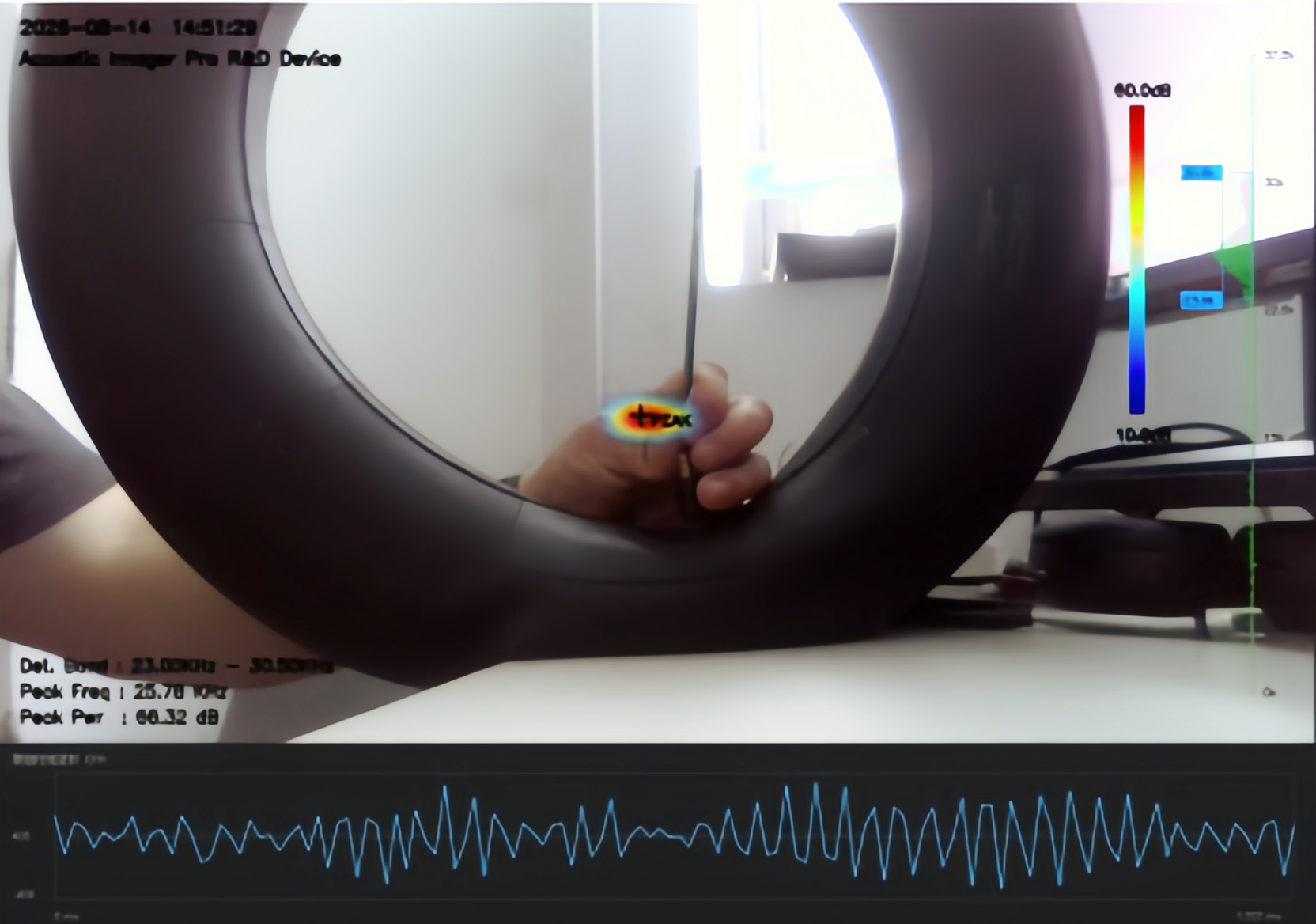

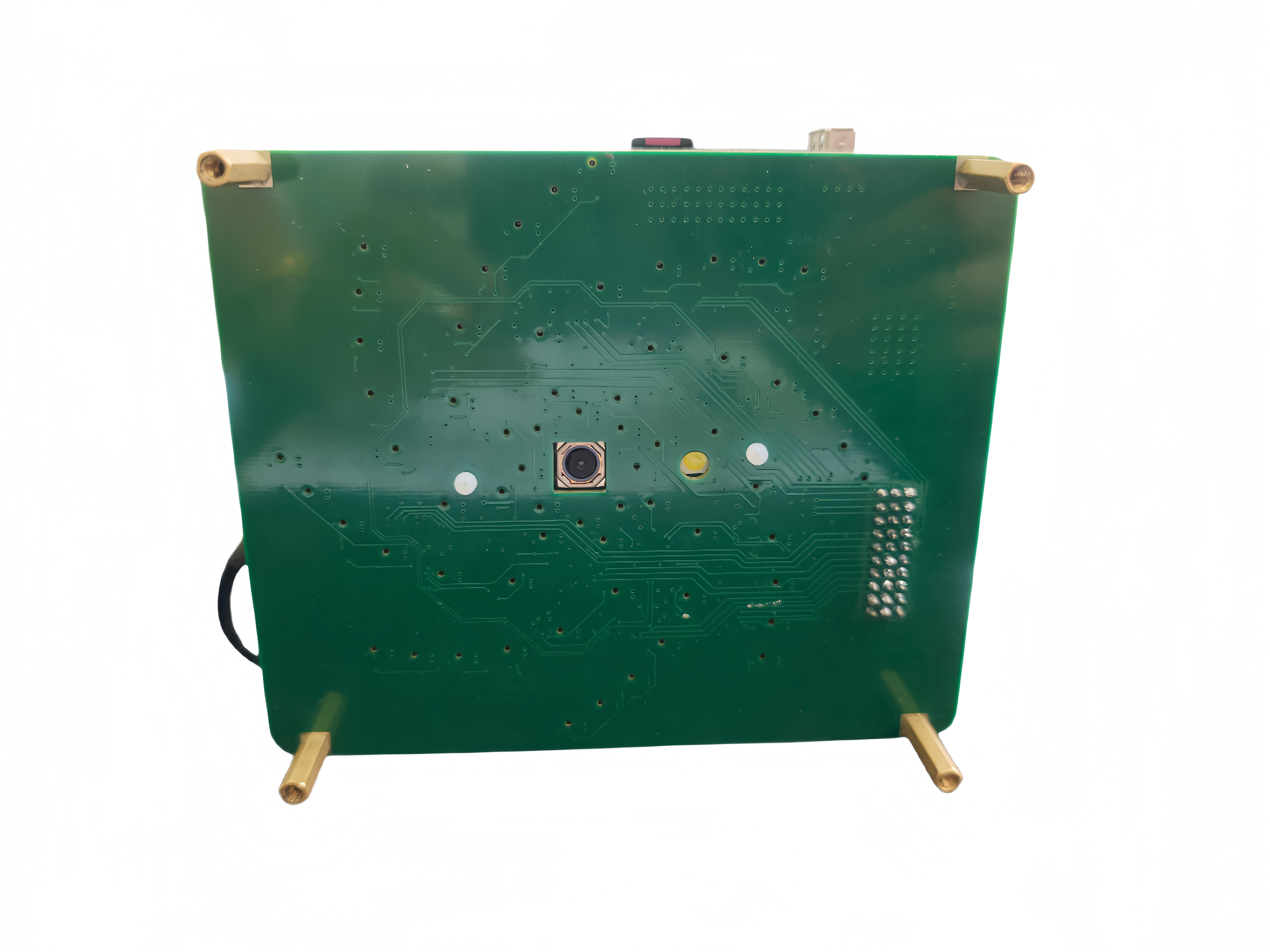

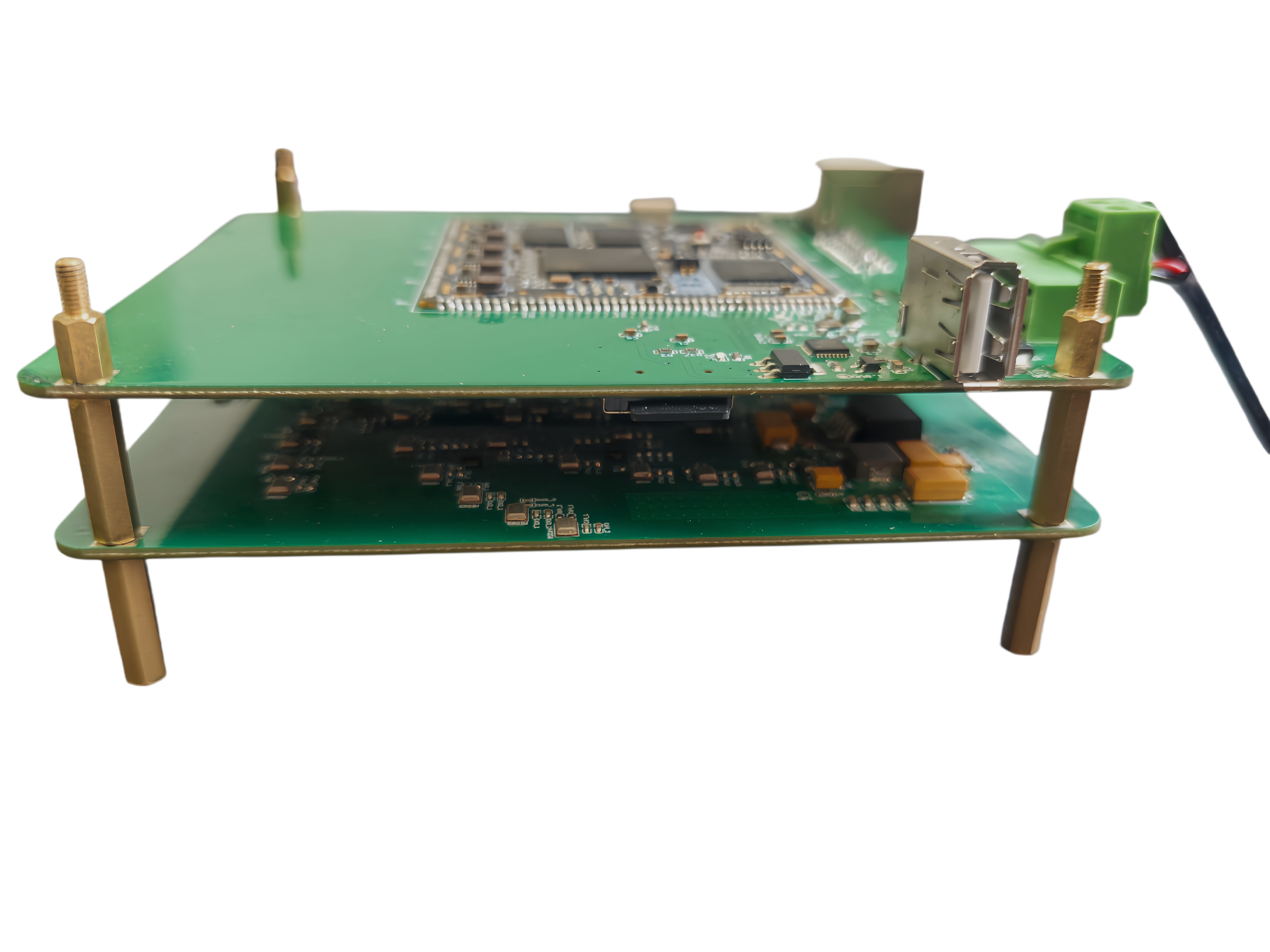

六、实物及测试结果

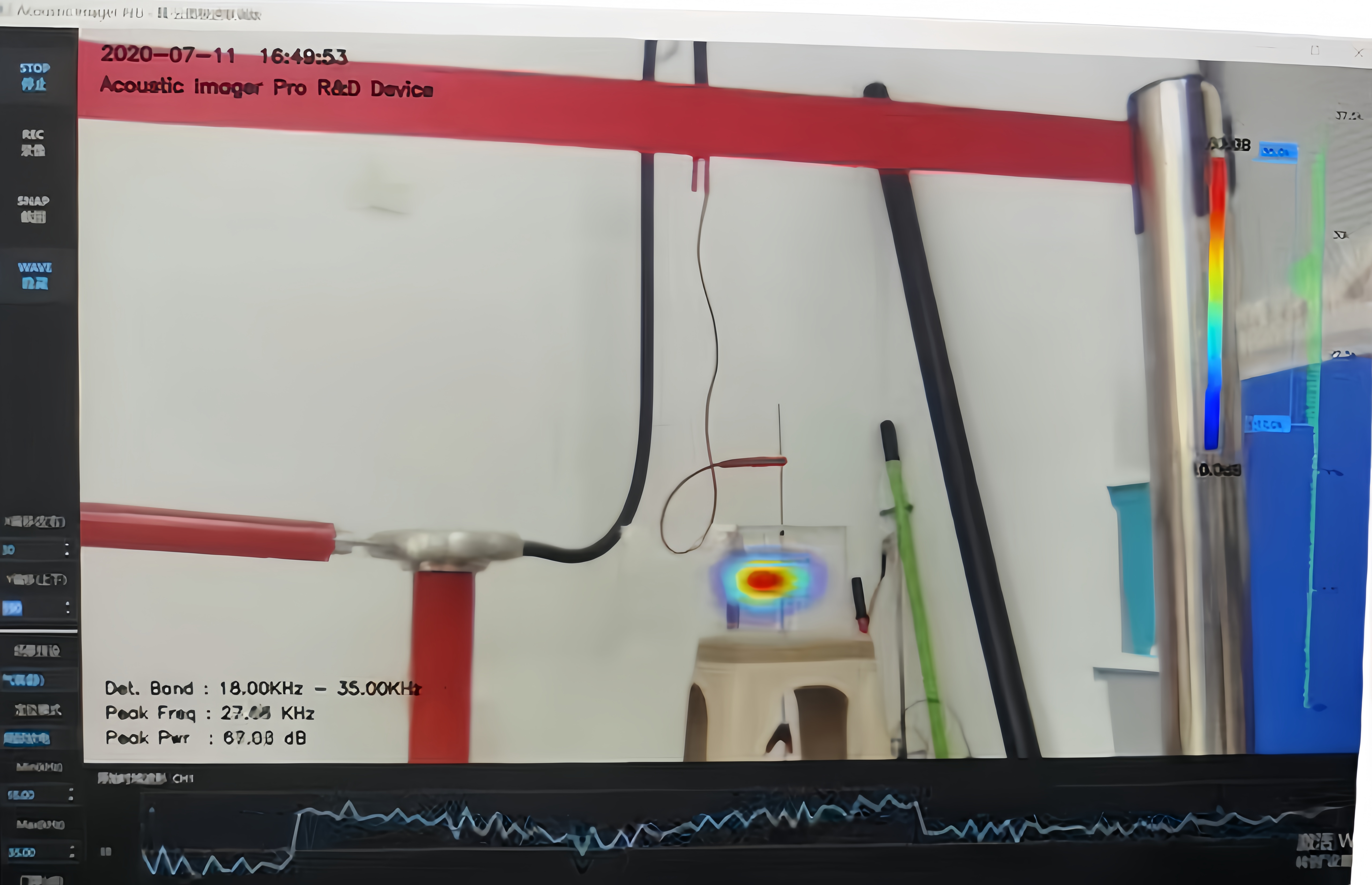

（1）高压设备局部放电测试结果

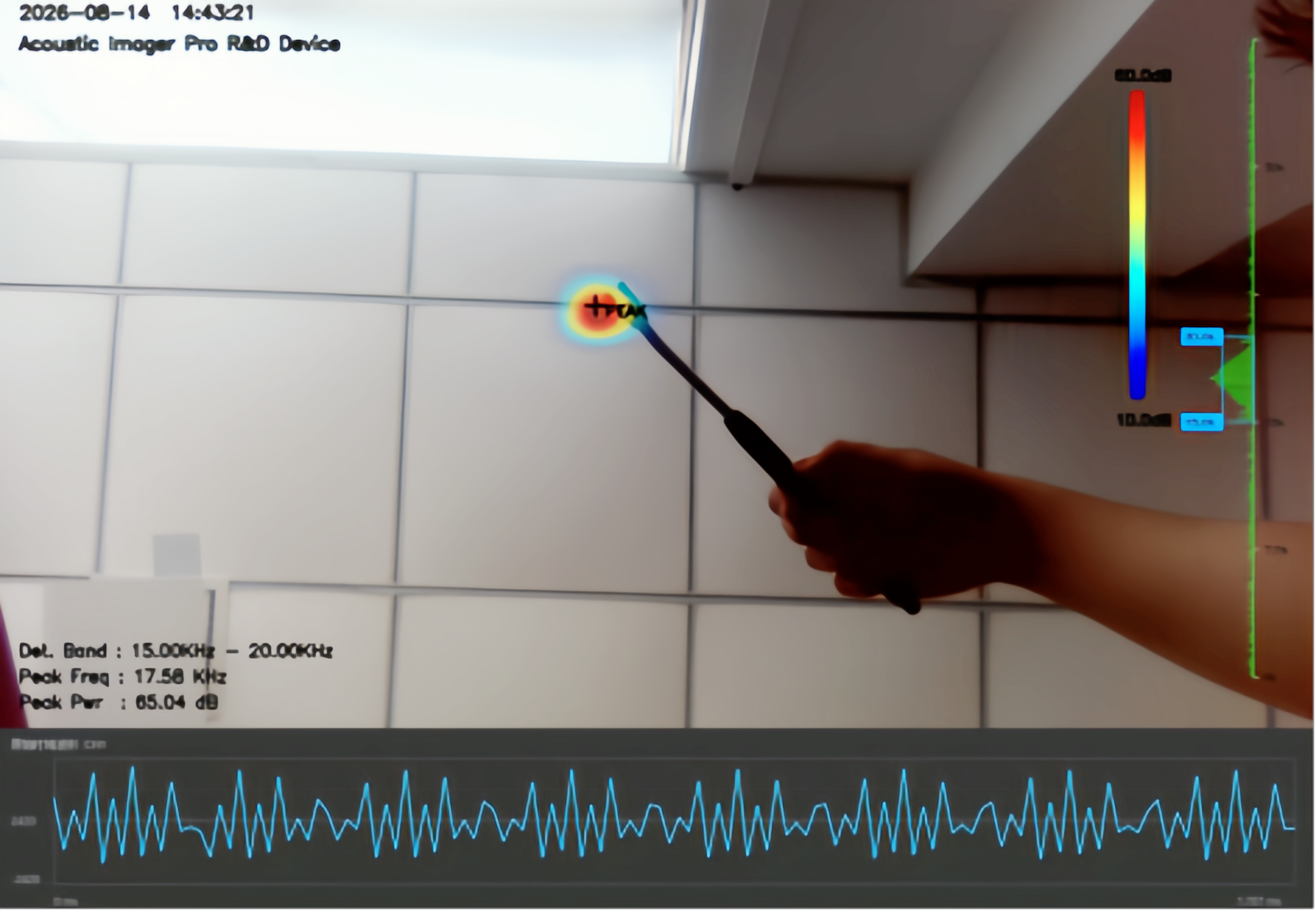

（2）电脉冲测试结果
（3）气体泄漏测试结果

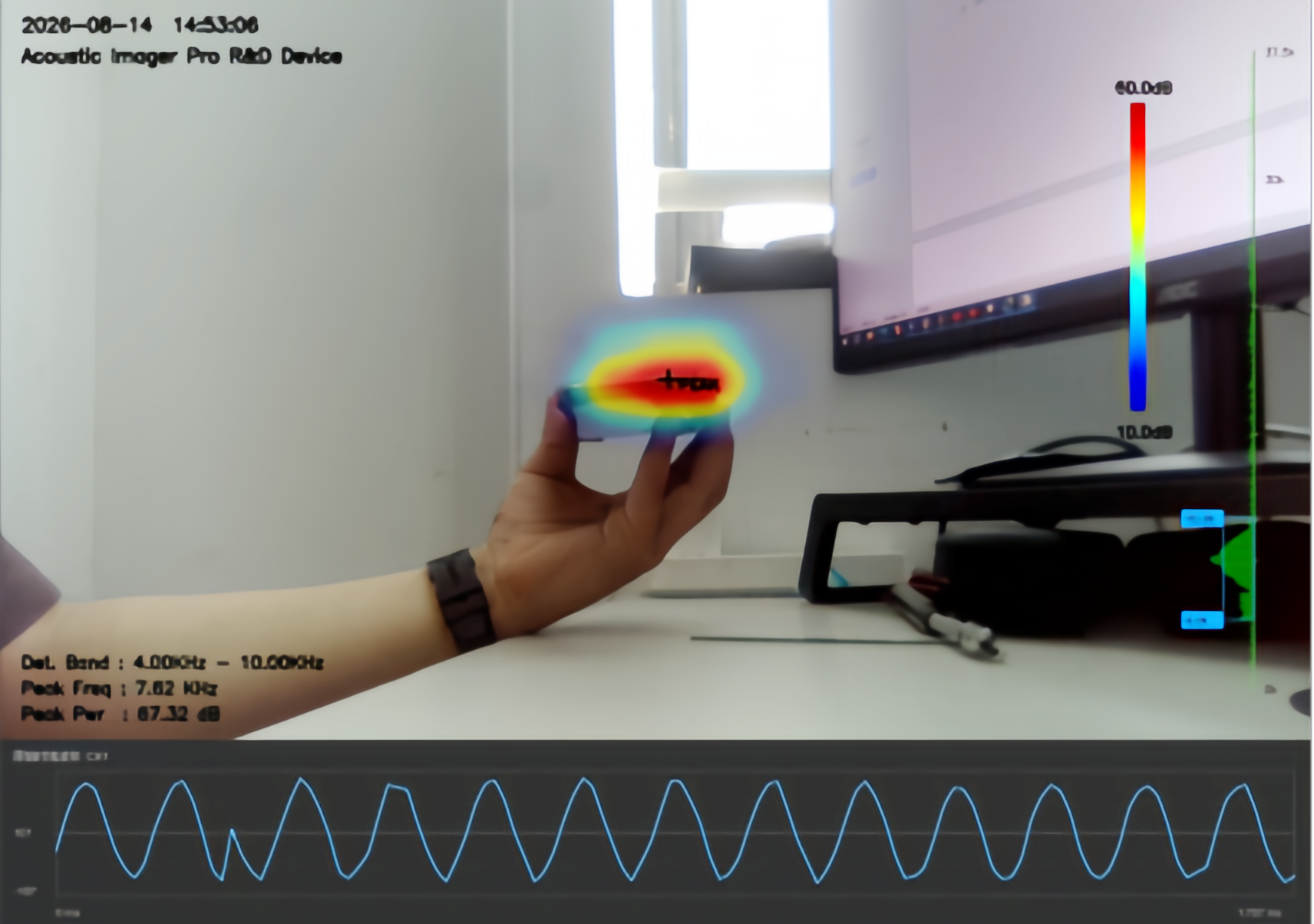

（4）手机音频测试结果
